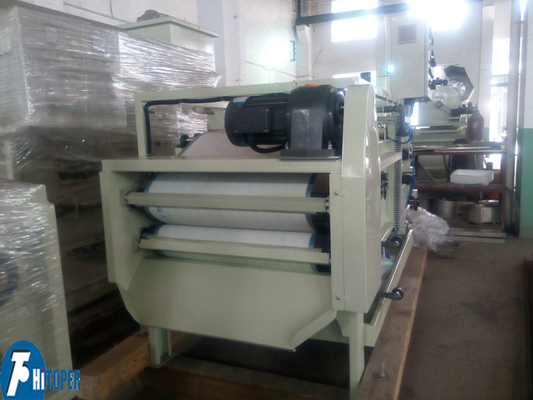

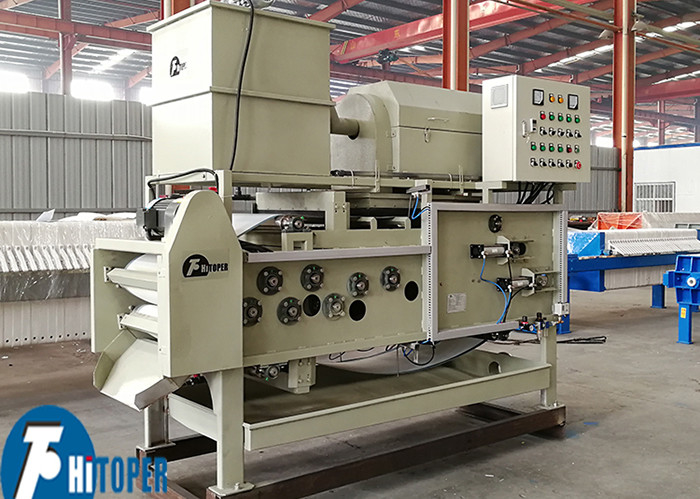

Công nghiệp in ấn và nhuộm màu Press lọc dây đai để khử nước bùn với chiều rộng dây đai lọc 500mm

Tấm lọc dây đai hoàn toàn tự động 500mm Phạm vi dây đai lọc bùn khử nước

DY series dây chuyền máy in lọc là các viện nghiên cứu quốc gia với việc giới thiệu các công nghệ tiên tiến nước ngoài dựa trên sự phát triển thành công của các mô hình mới,được sử dụng rộng rãi trong xử lý nước thải đô thị, hóa chất, lọc dầu, luyện kim, giấy, da, thực phẩm, rửa than, in ấn và nhuộm màu, khử nước bùn.hiệu quả cao, dễ bảo trì, lý tưởng cho thiết bị khử nước bùn.

Bộ lọc dây đai ép chủ yếu bao gồm thiết bị điều khiển, khung, cuộn máy ép, dây đai lọc phía trên, dây đai lọc phía dưới, thiết bị căng dây đai lọc, thiết bị làm sạch dây đai lọc,một thiết bị xả, hệ thống điều khiển không khí, và hệ thống điều khiển điện.

1 Khung: Khung bộ lọc máy ép dây đai chủ yếu được sử dụng để hỗ trợ và cố định hệ thống cuộn máy ép và các thành phần khác.

Hệ thống cuộn nén: Nó bao gồm các cuộn có đường kính được sắp xếp theo thứ tự từ lớn đến nhỏ.Khi nó đi qua các cuộn báo chí theo trình tự, một gradient áp suất từ nhỏ đến lớn được hình thành dưới sự căng của dây lọc. Nước được loại bỏ dần dần.

3 Thiết bị khử nước trong vùng trọng lực: Nó chủ yếu bao gồm khung vùng trọng lực và hopper. Vật liệu phồng loại bỏ một lượng lớn nước trong khu vực trọng lực, và độ lỏng trở nên kém,tạo ra điều kiện cho việc khử nước sau đó.

4 Thiết bị khử nước khu vực hình lưỡi dao: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 Vành đai lọc: Đây là thành phần chính của bộ lọc bấm dây đai. Các giai đoạn rắn và lỏng của bùn được tách ra phía trên và phía dưới. Vành đai lọc phía dưới là môi trường lọc.Các băng lọc trên và dưới được căng để bỏ qua các ép. cuộn để có được lực ép cần thiết để loại bỏ độ ẩm vật liệu.

6 Thiết bị điều chỉnh dây chuyền lọc: Nó bao gồm các thành phần điều hành: xi lanh không khí, điều chỉnh áp suất ngược tín hiệu cuộn và hệ thống điện.Vai trò của nó là để điều chỉnh độ lệch của dây chuyền lọc gây ra bởi các lý do khác nhau như căng dây chuyền lọc không đồng đều, lỗi lắp đặt cuộn, cho ăn không đồng đều, v.v., do đó đảm bảo tính liên tục và ổn định của bộ lọc dây đai.

7Thiết bị làm sạch dây lọc: Nó bao gồm một máy phun, hộp tiếp xúc nước làm sạch và nắp làm sạch. Khi dây lọc đi, nó liên tục đi qua thiết bị làm sạch,và bị ảnh hưởng bởi nước áp suất phun từ vòi sen. sẵn sàng.

8Thiết bị căng dây lọc: Nó bao gồm một xi lanh căng, một cuộn căng và một cơ chế đồng bộ hóa.Vai trò của nó là để căng dây chuyền lọc và cung cấp các điều kiện căng thẳng cần thiết cho việc sản xuất lực ép của máy ép khử nướcĐiều này có thể đạt được bằng cách điều chỉnh áp suất không khí của xi lanh căng của hệ thống áp suất không khí.

Thiết bị tháo dỡ: Nó bao gồm tấm cạo, tay cầm dao, cuộn tháo dỡ, v.v. Chức năng của nó là vỏ bánh lọc khô nước và dây chuyền lọc để đạt được mục đích xả.

10 Thiết bị truyền tải: Nó bao gồm động cơ, máy giảm tốc, cơ chế truyền tải bánh răng, v.v. Nó là nguồn năng lượng cho dây lọc chạy,và có thể điều chỉnh tốc độ của máy giảm để đáp ứng các yêu cầu của các tốc độ dây đai khác nhau trong quá trình.

11 Hệ thống khí nén: Hệ thống này chủ yếu bao gồm một nguồn điện (thùng lưu trữ khí, động cơ, bơm không khí, v.v.), các thành phần điều hành (đôi xi lanh),và các thành phần điều khiển khí nén (bao gồm các bộ chuyển tiếp áp suất)Các yếu tố điều khiển áp suất không khí điều khiển áp suất không khí,Tốc độ và hướng dòng chảy để đảm bảo rằng động cơ áp suất không khí có một lực đẩy và tốc độ nhất định, và hoạt động bình thường theo một quy trình được xác định trước.

Thành phần:

1. Khung

2Thiết bị phân phối bùn

3. Thang trên của máy tiếp nhận chất lỏng

4Hệ thống cuộn khô nước

5. Hệ thống cuộn nén

6Thiết bị căng

7. Thang trung tâm của chất lỏng tiếp nhận

8Thiết bị giặt

9Ống lăn điều chỉnh phía trên

10. Vành đai lọc trên

11. Đẹp trên

12. Đẹp đáy

13Thiết bị lái xe

14Đai lọc dưới

15. Đường cuộn điều chỉnh phía dưới

16. Thẻ dưới cùng của chất lỏng tiếp nhận

Các thông số kỹ thuật của máy ép lọc dây đai:

Máy lọc dây chuyền sử dụng bùn điển hình:
