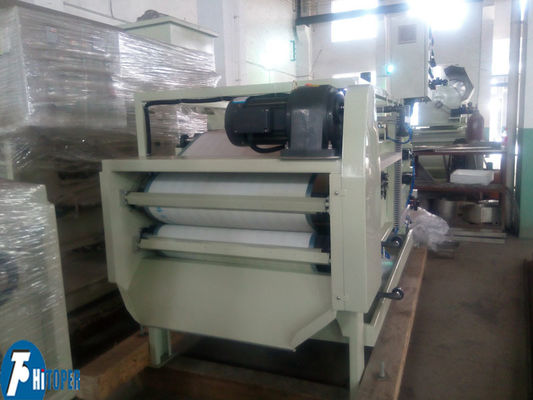

Fully automatic Belt Filter Press for sludge dewatering in wastewater treatment chemical oil refining metallurgy and paper industries Máy lọc đai hoàn toàn tự động cho việc khử nước bùn trong xử lý nước thải hóa học tinh chế dầu kim loại và các ngành công nghiệp giấy

Máy ép lọc băng tải tự động hoàn toàn chiều rộng băng lọc 500mm Máy ép tách nước bùn

Máy ép lọc băng tải dòng DY là viện nghiên cứu quốc gia với việc giới thiệu công nghệ tiên tiến nước ngoài dựa trên sự phát triển thành công các mẫu mới, được sử dụng rộng rãi trong xử lý nước thải đô thị, hóa chất, lọc dầu, luyện kim, giấy, da, thực phẩm, rửa than, ngành in và nhuộm, tách nước bùn. Máy hoạt động liên tục, mức độ tự động hóa cao, tiết kiệm năng lượng, hiệu quả cao, dễ bảo trì, là thiết bị lý tưởng để tách nước bùn.

Máy ép lọc băng tải chủ yếu bao gồm thiết bị truyền động, khung, con lăn ép, băng lọc trên, băng lọc dưới, thiết bị căng băng lọc, thiết bị làm sạch băng lọc, thiết bị xả, hệ thống điều khiển khí nén và hệ thống điều khiển điện.

1 Khung: Khung máy ép lọc băng tải chủ yếu dùng để đỡ và cố định hệ thống con lăn ép và các bộ phận khác.

2 Hệ thống con lăn ép: Bao gồm các con lăn có đường kính sắp xếp theo thứ tự từ lớn đến nhỏ. Bùn được giữ bởi băng lọc trên và dưới. Khi đi qua các con lăn ép theo trình tự, một gradien áp suất từ nhỏ đến lớn được hình thành dưới lực căng của băng lọc. Nước dần dần được loại bỏ.

3 Thiết bị tách nước vùng trọng lực: Chủ yếu bao gồm giá đỡ vùng trọng lực và phễu. Vật liệu đã tạo bông loại bỏ một lượng lớn nước trong vùng trọng lực, và độ chảy trở nên kém, tạo điều kiện cho việc tách nước bằng ép tiếp theo.

4 Thiết bị tách nước vùng hình nêm: Vùng hình nêm được tạo bởi băng lọc trên và dưới tạo ra lực ép lên vật liệu bị kẹp và thực hiện tách nước sơ bộ để đáp ứng yêu cầu về hàm lượng lỏng và độ chảy của vật liệu trong bộ phận tách nước bằng ép.

5 Băng lọc: Là bộ phận chính của máy ép lọc băng tải. Pha rắn và pha lỏng của bùn được tách ở trên và dưới. Băng lọc dưới là môi trường lọc. Băng lọc trên và dưới được căng để đi qua con lăn ép để tạo ra lực ép cần thiết để loại bỏ độ ẩm của vật liệu.

6 Thiết bị điều chỉnh băng lọc: Bao gồm các bộ phận chấp hành: xi lanh khí, con lăn điều chỉnh tín hiệu hồi áp, và hệ thống điện. Vai trò của nó là điều chỉnh độ lệch của băng lọc do các nguyên nhân khác nhau như lực căng băng lọc không đều, sai số lắp đặt con lăn, cấp liệu không đều, v.v., do đó đảm bảo tính liên tục và ổn định của máy ép lọc băng tải.

7. Thiết bị làm sạch băng lọc: Bao gồm vòi phun, hộp tiếp xúc nước làm sạch và nắp làm sạch. Khi băng lọc di chuyển, nó liên tục đi qua thiết bị làm sạch và bị tác động bởi nước áp lực phun ra từ vòi sen. sẵn sàng.

8. Thiết bị căng băng lọc: Bao gồm xi lanh căng, con lăn căng và cơ cấu đồng bộ. Vai trò của nó là căng băng lọc và cung cấp các điều kiện lực căng cần thiết cho quá trình tạo ra lực ép của máy ép tách nước. Điều này có thể đạt được bằng cách điều chỉnh áp suất khí của xi lanh căng của hệ thống khí nén.

9 Thiết bị xả: Bao gồm tấm gạt, giá dao, con lăn xả, v.v. Chức năng của nó là tách bánh lọc đã tách nước và băng lọc để đạt được mục đích xả.

10 Thiết bị truyền động: Bao gồm động cơ, hộp giảm tốc, cơ cấu truyền động bánh răng, v.v. Đây là nguồn năng lượng cho băng lọc chạy, và có thể điều chỉnh tốc độ của hộp giảm tốc để đáp ứng yêu cầu về tốc độ băng khác nhau trong quá trình.

11 Hệ thống khí nén: Hệ thống này chủ yếu bao gồm nguồn cấp khí (bình chứa khí, động cơ, máy bơm khí, v.v.), các bộ phận chấp hành (xi lanh) và các bộ phận điều khiển khí nén (bao gồm rơ le áp suất, van điều khiển lưu lượng và hướng). Bộ phận điều khiển áp suất khí điều khiển áp suất, lưu lượng và hướng khí để đảm bảo bộ truyền động khí có lực đẩy và tốc độ nhất định, và hoạt động bình thường theo quy trình định trước. Đây là nguồn năng lượng để hoàn thành việc căng và điều chỉnh băng lọc.

Thành phần các bộ phận:

1. Khung

2. Thiết bị phân phối bùn

3. Khay trên thu nước

4. Hệ thống con lăn tách nước

5. Hệ thống con lăn ép

6. Thiết bị căng

7. Khay giữa thu nước

8. Thiết bị rửa

9. Con lăn điều chỉnh trên

10. Băng lọc trên

11. Lưỡi gạt trên

12. Lưỡi gạt dưới

13. Thiết bị truyền động

14. Băng lọc dưới

15. Con lăn điều chỉnh dưới

16. Khay dưới thu nước

Thông số kỹ thuật máy ép lọc băng tải:

Sử dụng bùn điển hình của máy ép lọc băng tải:
